वैरिएटर के संचालन का सिद्धांत, और अनुप्रयोग क्षेत्र
वैरिएटर टॉर्शन टॉर्क संचारित करने और अनंत रोटेशन गति नियंत्रण के लिए गियर अनुपात बदलने का एक उपकरण है।
परिवर्तनशील व्यास वाली पुली वाले V-बेल्ट वैरिएटर सबसे आम हैं। ऐसे उपकरणों का उपयोग ऑटोमोटिव ट्रांसमिशन के रूप में, लेथ और अन्य मशीनों, मोटर वाहनों, कन्वेयर लाइनों और अन्य उपकरणों में किया जाता है।
एक वैरिएटर में दो पुली होती हैं, जिनमें से प्रत्येक में दो शंक्वाकार डिस्क होती हैं। इन पुली डिस्क के बीच एक बंद गोलाकार V-बेल्ट खिंची होती है।
जैसे-जैसे गियर अनुपात बदलता है (बेल्ट एक पुली के बाहरी त्रिज्या और दूसरी पुली के आंतरिक त्रिज्या पर स्थानांतरित होती है), गति बदलती है। प्रत्येक पुली की एक डिस्क स्थिर होती है, जबकि दूसरी अपकेंद्रीय बल, हाइड्रोलिक दबाव या स्प्रिंग शक्ति के कारण अपनी स्थिति बदलती रहती है।

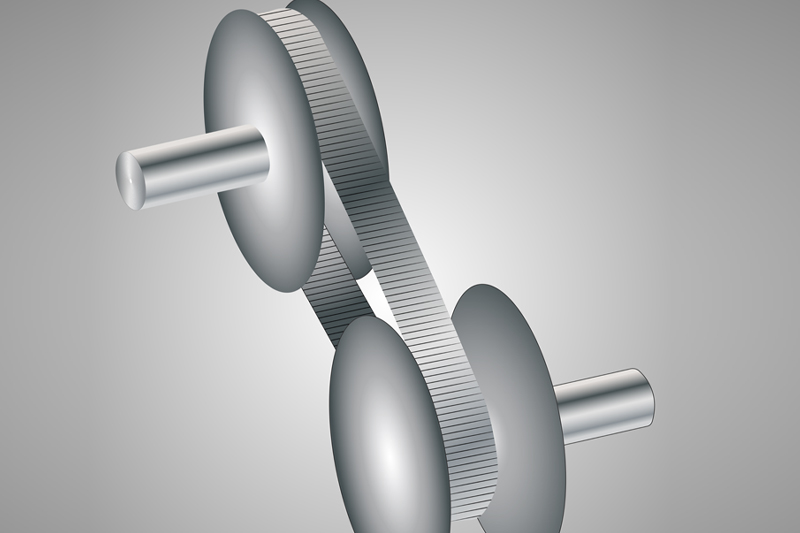

चित्र 1. वैरिएटर
पुली डिस्क एक साथ आती हैं/तुल्यकालिक रूप से अलग होती हैं। जब वे शाफ्ट के सापेक्ष घूमती हैं, तो तीव्र घर्षण उत्पन्न होता है जो संयुग्मित सतहों, यानी अक्ष और उससे जुड़े डिस्क के हिस्से के घिसने का कारण बनता है।
इसके परिणामस्वरूप, पुर्जों के बीच एक गैप बन जाता है, टॉर्शन टॉर्क ट्रांसमिशन झटकों के साथ होने लगता है, गति की सुगमता कम हो जाती है जो वैरिएटर के अनुचित कामकाज और इसकी असामयिक विफलता का कारण बनती है।
वैरिएटर के सेवा जीवन को बढ़ाने के सबसे प्रभावी तरीकों में से एक एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स का उपयोग करना है।

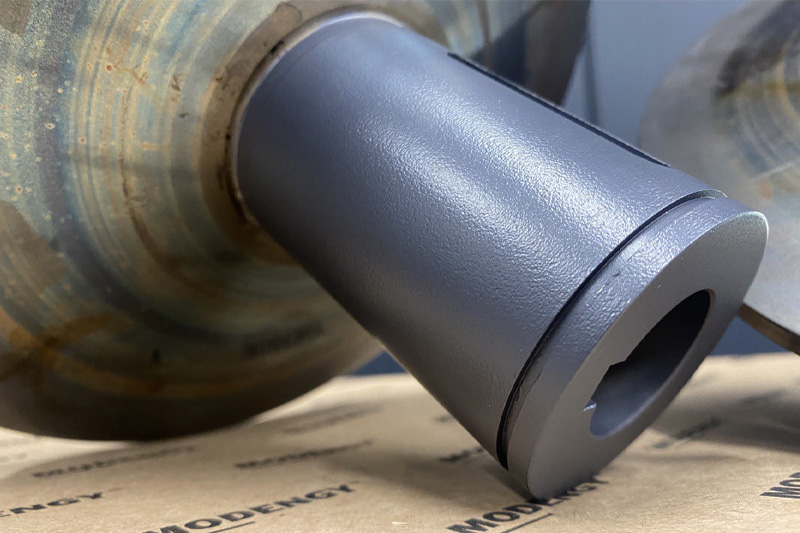

चित्र 2. MODENGY एंटी-फ्रिक्शन कोटिंग के साथ उपचारित वैरिएटर के पुर्जे
वैरिएटर्स के लिए एंटी-फ्रिक्शन कोटिंग्स के उपयोग के लाभ
पुर्जों का लंबे समय तक स्थिर संचालन प्रदान करने के लिए, MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स का उपयोग किया जाता है।
वे उपचारित सतहों पर ठोस स्नेहन की एक स्थिर परत बनाते हैं जो:
- सामान्य रूप से वैरिएटर के सेवा जीवन को बढ़ाती है
- शाफ्ट के सापेक्ष डिस्क की स्थिति को समायोजित करना आसान बनाती है
- कार्यकारी तंत्र की क्षमता बढ़ाती है
- शक्ति दक्षता में सुधार करती है (वैरिएटर के अनुप्रयोग क्षेत्र के आधार पर ईंधन या विद्युत ऊर्जा की बचत प्रदान करती है)
- स्टिक-स्लिप मोशन को रोकती है, बिना झटकों और जैमिंग के तत्वों की सुचारू गति प्रदान करती है
- यूनिट के चलने की विश्वसनीयता में सुधार करती है
MODENGY कोटिंग्स पुर्जों का दीर्घकालिक स्नेहन प्रदान करती हैं, और वैरिएटर की पूरी सेवा अवधि के लिए उन्हें दोबारा लगाने की आवश्यकता नहीं होती है।
वैरिएटर्स पर MODENGY कोटिंग्स के अनुप्रयोग उदाहरण
MODENGY 1002 कोटिंग का उपयोग मोटर वाहनों के वैरिएटर पुर्जों पर सफलतापूर्वक किया जाता है।
इसे शाफ्ट के साथ संयुग्मित रोलर्स और डिस्क सतहों पर लगाया जाता है (चित्र 3 देखें)। छवि स्कूटर वैरिएटर पुर्जों पर MODENGY 1002 कोटिंग का स्वरूप दिखाती है। संक्षारण सुरक्षा के उद्देश्य से इस उत्पाद को डिस्क की बाहरी सतहों पर भी लगाया गया था।

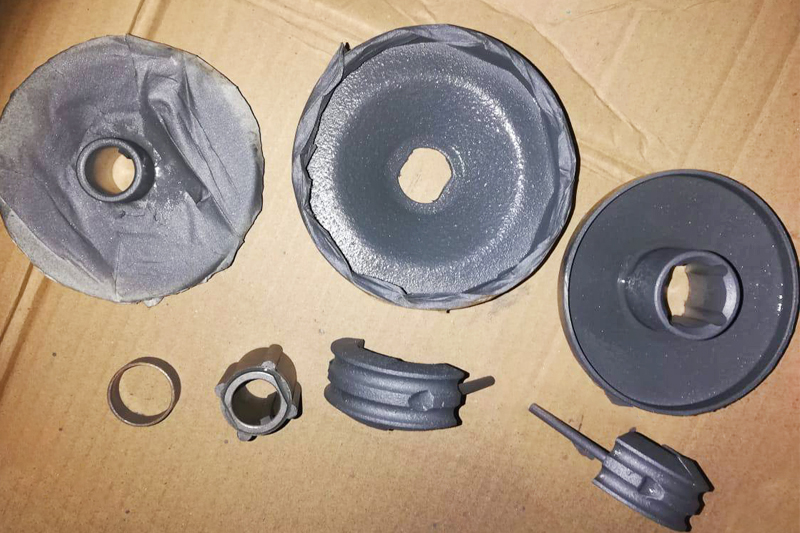

चित्र 3. MODENGY 1002 एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग के साथ उपचारित स्कूटर वैरिएटर के पुर्जे

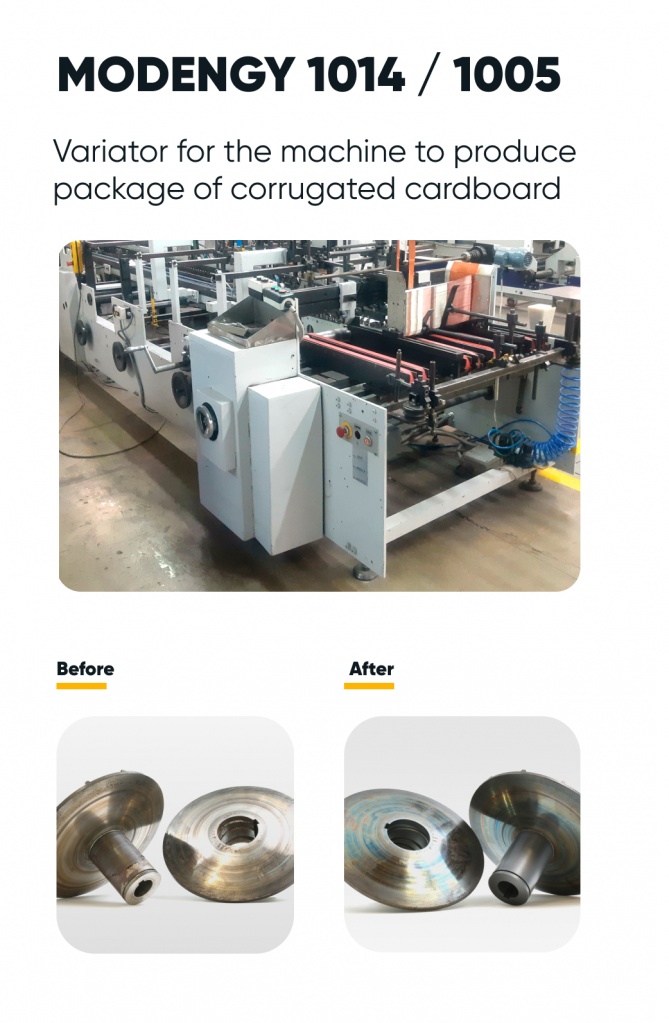

नालीदार कार्डबोर्ड के उत्पादन पैकेज के प्लांट के ड्राइव वैरिएटर के पुर्जों पर, MODENGY उत्पादों के एक कॉम्प्लेक्स का उपयोग किया जाता है।
MODENGY 1014 कोटिंग जो पॉलीटेट्राफ्लुओरोएथिलीन और मोलिब्डेनम डाइसल्फाइड पर आधारित है, वैरिएटर शाफ्ट नेक पर लगाई जाती है, जबकि मोलिब्डेनम डाइसल्फाइड पर आधारित MODENGY 1005 को डिस्क की मेटेड सतह पर लगाया जाता है।

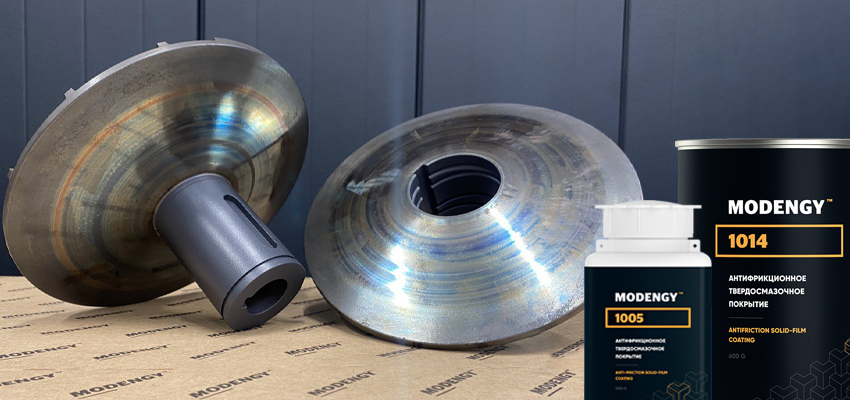

चित्र 4. MODENGY 1005 और MODENGY 1014 कोटिंग्स के साथ उपचारित नालीदार कार्डबोर्ड के पैकेज तैयार करने वाले प्लांट के ड्राइव वैरिएटर के पुर्जे
वैरिएटर डिस्क की आंतरिक सतहों पर कोई एंटी-फ्रिक्शन सामग्री नहीं होनी चाहिए क्योंकि फिसलने से रोकने के लिए उनके और बेल्ट के बीच उच्च घर्षण गुणांक प्रदान किया जाना चाहिए।
एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स को स्प्रे करने की विधि द्वारा लगाया जाता है। इस उद्देश्य के लिए एक एयरोसोल कैन या स्प्रेइंग गन (उत्पाद के आधार पर) का उपयोग किया जाता है।
कोटिंग लगाने से पहले, पुर्जों की उन सतहों की रक्षा करना आवश्यक है जहाँ कोटिंग नहीं लगनी चाहिए, इसके लिए मास्किंग टेप, कागज या अन्य उपलब्ध सामग्रियों का उपयोग किया जाता है।
यदि कोटिंग डिस्क पर लग जाती है, तो बिना सूखे उत्पाद को विलायक (सॉल्वेंट) से हटाया जा सकता है।
पॉलिमराइजेशन मोड भी उत्पाद पर निर्भर करता है। उदाहरण के लिए, MODENGY 1002 कमरे के तापमान पर सूख सकता है, और MODENGY 1005 और MODENGY 1014 को भट्टी में गर्म करके सुखाने की आवश्यकता होती है।
कोटिंग्स का चयन वैरिएटर्स की विशिष्ट परिचालन स्थितियों के आधार पर किया जाता है। अधिक विस्तृत जानकारी और परामर्श के लिए कृपया मोडेन्जी (Modengy) कंपनी से संपर्क करें।
