हाइड्रोलिक सिलेंडर के लिए MODENGY सॉलिड-फिल्म कोटिंग्स के उपयोग की दक्षता

प्रस्तावना

हाइड्रोलिक सिलेंडर मशीन टूल्स, हाइड्रोलिक प्रेस, विशिष्ट उपकरणों के साथ-साथ बड़ी मात्रा में विशेष मशीनरी (जैसे कि उत्खनन, लोडर, ट्रैक्टर, लिफ्टिंग डिवाइस और तंत्र) का एक महत्वपूर्ण भारी-भरकम हिस्सा हैं।

हाइड्रोलिक ड्राइव के निर्माता सक्रिय रूप से रूसी विकास के MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स का उपयोग करते हैं। इन सामग्रियों को हाइड्रोलिक सिलेंडर लाइनर्स की आंतरिक सतहों (चित्र 1 देखें), डबल हाइड्रोलिक सिलेंडर के थ्रेडेड कनेक्शन (चित्र 4 देखें), रॉड बुशिंग, हाइड्रोलिक वितरकों के डी-वाल्व और हाइड्रोलिक पंपों पर लगाया जाता है।

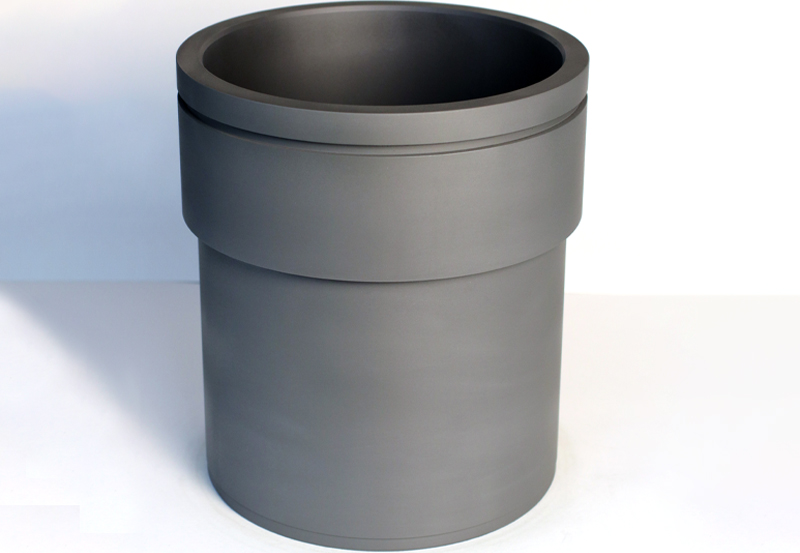

चित्र 1 – MODENGY 1066 कोटिंग लगाने से पहले और बाद में हाइड्रोलिक सिलेंडर

अपनी कम मोटाई (20 ± 5 µm) के बावजूद, कोटिंग्स की एक अलग करने वाली परत हाइड्रोलिक तेलों के प्रति प्रतिरोधी होती है, स्टिक-स्लिप मोशन को रोकती है, घर्षण के कारण होने वाले नुकसान को यथासंभव कम करती है, और उपकरण के सेवा जीवन को महत्वपूर्ण रूप से बढ़ाती है।

हाइड्रोलिक सिलेंडर के संचालन में आने वाली समस्याएं

हाइड्रोलिक ड्राइव का निर्माण और संचालन करने वाले संगठनों को हाइड्रोलिक सिलेंडर लाइनर्स की आंतरिक सतह पर लगने वाले जंग के मुद्दे का सामना करना पड़ता है। यह हाइड्रोलिक तरल पदार्थ में बनने वाले कंडेनसेट (नमी) से संबंधित है।

शून्य से नीचे के तापमान की स्थिति में चलने पर, तेल का चिपचिपापन (viscosity) बढ़ जाता है जिससे लाइनर की आंतरिक सतह और कप के संपर्क क्षेत्र में शुष्क घर्षण क्षेत्र बन जाता है, और यह इकाई की कार्यक्षमता पर प्रतिकूल प्रभाव डालता है।

लाइनर की घिसावट इसकी सतह पर स्कोर और खरोंच के रूप में दिखाई देती है, और इसके परिणामस्वरूप एक कक्ष से दूसरे कक्ष में हाइड्रोलिक तरल पदार्थ का 'रीस्टार्ट' (प्रवाह) होने लगता है, जिससे हाइड्रोलिक सिलेंडर के कार्य करने में व्यवधान आता है। घिसे हुए लाइनर की सतह के कण हमेशा फिल्टर द्वारा नहीं पकड़े जा पाते हैं, और वे हाइड्रोलिक वितरक (distributor) में जा सकते हैं जिससे सिस्टम फेल हो सकता है, और महंगे मरम्मत की आवश्यकता हो सकती है।

कुशल समाधान है MODENGY 1066 कोटिंग

हाइड्रोलिक सिलेंडर की विश्वसनीयता में सुधार करने और सेवा जीवन को बढ़ाने के लिए, रूसी Modengy कंपनी का मोलिब्डेनम डाइसल्फाइड और ग्रेफाइट पर आधारित MODENGY 1066 उत्पाद (चित्र 2 देखें) उपयोग किया जाता है।

MODENGY 1066 निम्नलिखित कार्यों को हल करता है:

• लाइनर की आंतरिक सतह के लिए संक्षारण (corrosion) सुरक्षा
• स्कफिंग (scuffing) बनने से रोकना
• सुचारू संचालन प्रदान करना

इस कोटिंग में उच्च आसंजन (adhesion) है और यह उपचारित भागों की सतह पर मजबूती से टिकी रहती है, नकारात्मक तापमान (-70 °C तक) की स्थिति में भी अपनी कार्यक्षमता बनाए रखती है।

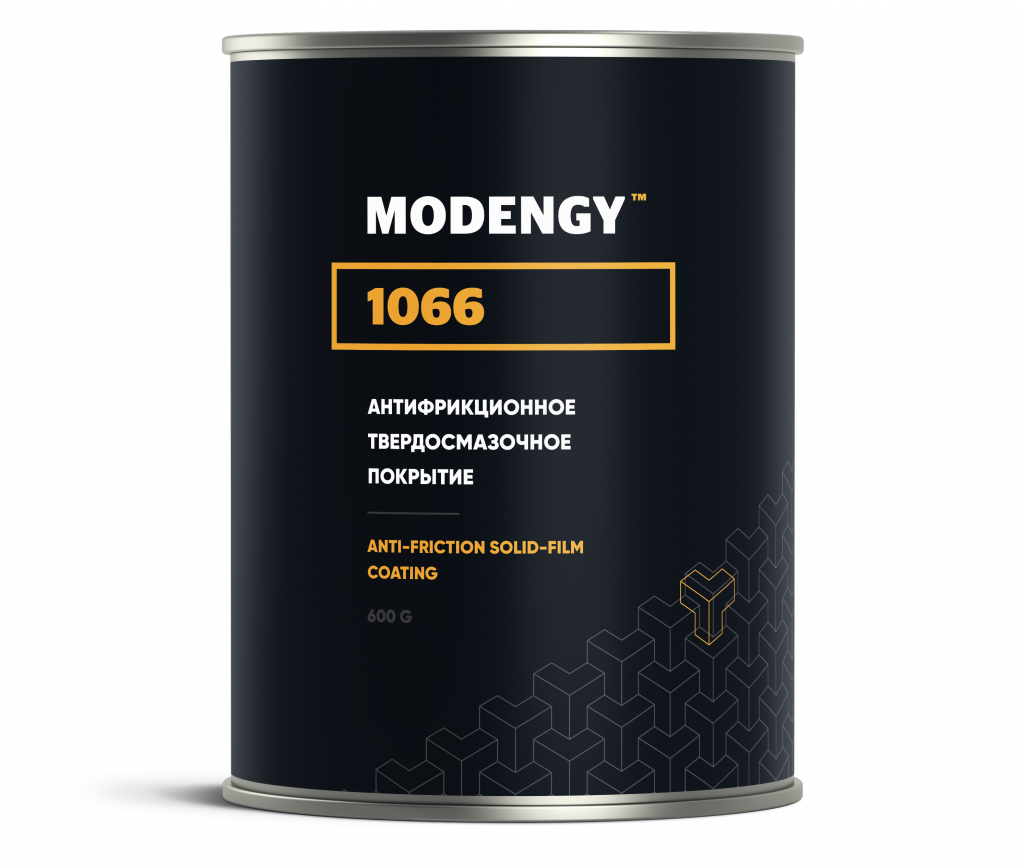

चित्र 2 - MODENGY 1066 कोटिंग

MODENGY 1066 उच्च भार वहन क्षमता और महत्वपूर्ण संक्षारण-रोधी गुणों वाली एक कोटिंग है (ISO 9227 मानक पर न्यूट्रल साल्ट मिस्ट चैंबर में त्वरित परीक्षणों के परिणामों के अनुसार 300 घंटे से अधिक)। MODENGY 1066 के बुनियादी प्रदर्शन विवरण तालिका 1 में दिए गए हैं।

तालिका 1

1. हिस्से की सतह की पूर्व तैयारी, सफाई और सक्रियण
2. स्प्रेइंग-आउट विधि द्वारा सॉलिड-फिल्म कोटिंग लगाना
3. भट्टे में हिस्से को गर्म करने की विधि द्वारा कोटिंग की क्योरिंग

परीक्षण परिणाम

अपनी लाइनर आंतरिक सतह पर MODENGY 1066 कोटिंग वाले हाइड्रोलिक सिलेंडर के परीक्षण औद्योगिक उपकरण निर्माता की साइट पर आयोजित किए गए हैं। वे 10,000 चक्रों तक के लिए एक विशेष स्टैंड पर किए गए थे जो उपकरण की पूर्ण कार्य अवधि को पूरा करते हैं।

परीक्षण पूरे होने के बाद ड्राइव को खोलकर देखा गया। दृश्य परीक्षा में, लाइनर की आंतरिक सतह पर कोई स्कोर नहीं देखा गया। कोटिंग न तो उखड़ी थी और न ही नष्ट हुई थी।

ड्राइव द्वारा अपना जीवनचक्र पूरी तरह से कार्य करने के बाद कोटिंग की मोटाई मापने पर न्यूनतम घर्षण दिखाई दिया: 2 से 3 µm। परीक्षण के परिणामों के आधार पर, निर्माता ने हाइड्रोलिक सिलेंडर लाइनर्स की आंतरिक सतहों पर MODENGY 1066 कोटिंग के उपयोग की सिफारिश की है (चित्र 3 देखें)।

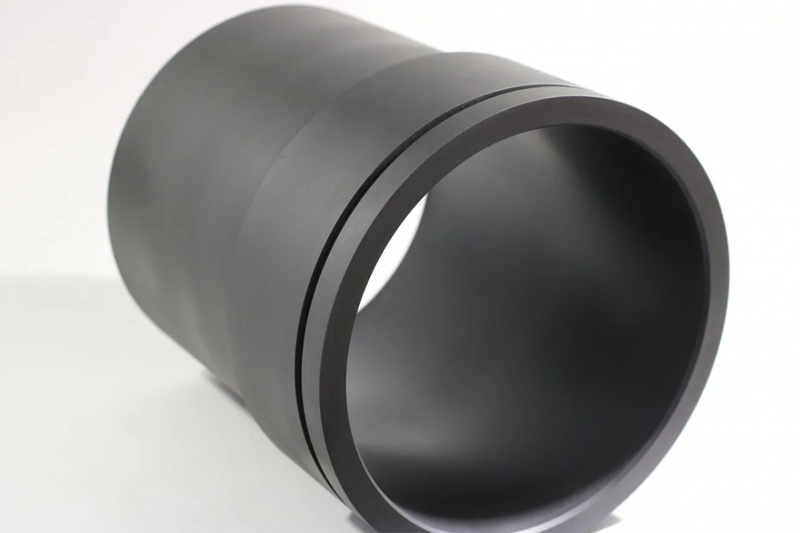

चित्र 3 - हाइड्रोलिक सिलेंडर लाइनर पर MODENGY 1066 कोटिंग

डबल (टैंडम) हाइड्रोलिक सिलेंडर के थ्रेडेड कनेक्शन में MODENGY 1005 एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग का उपयोग भी सफल परिणाम प्रदर्शित कर चुका है।

डबल हाइड्रोलिक सिलेंडर तत्व बहुत अधिक भार (तनन भार 35 टन तक पहुँच जाता है) के अधीन होते हैं। ऐसी स्थितियों में थ्रेड गैलिंग और चिपकने से रोकने के लिए, मोलिब्डेनम डाइसल्फाइड पर आधारित MODENGY 1005 पहनने के प्रति प्रतिरोधी कोटिंग को पुर्जों के बाहरी और आंतरिक थ्रेडेड भागों पर लगाया जाता है (चित्र 4 देखें)।

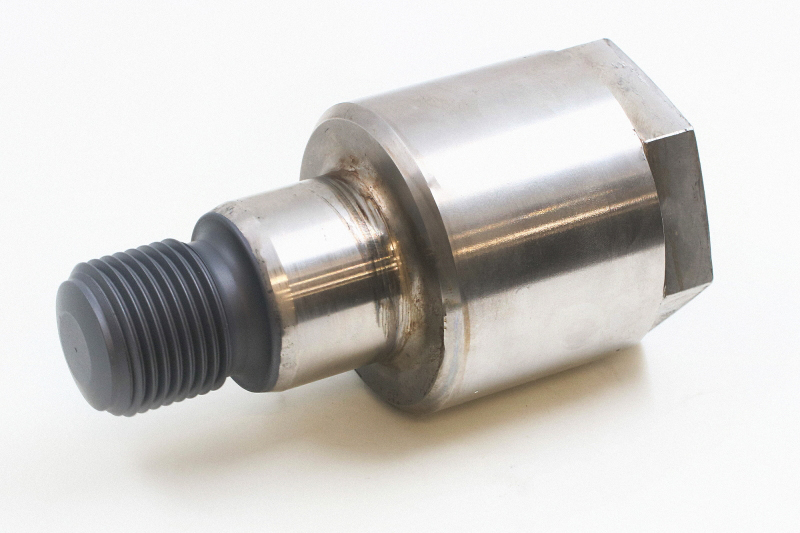

चित्र 4 – MODENGY 1005 कोटिंग के साथ उपचारित डबल हाइड्रोलिक सिलेंडर के थ्रेडेड कनेक्शन

यह कोटिंग उच्च संपर्क दबाव पर भी संपर्क क्षेत्र से बाहर नहीं निकलती है, जो संयुग्मित तत्वों के बीच स्नेहक-और-पृथक परत प्रदान करती है।

निष्कर्ष

MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स में कम घर्षण गुणांक, उच्च भार वहन क्षमता, उच्च संक्षारण-रोधी और स्कफिंग-रोधी गुण होते हैं।

यह इन उत्पादों को हाइड्रोलिक सिलेंडर जैसी भारी-भरकम इकाइयों में सफलतापूर्वक उपयोग करने में सक्षम बनाता है।
