तेल मुक्त स्क्रू कंप्रेसर चिकित्सा और विभिन्न उद्योगों जैसे इलेक्ट्रॉनिक, खाद्य, कपड़ा और अन्य में अपरिहार्य हैं। ऐसी इकाइयां उत्पादन प्रक्रियाओं को ठीक से चलाने के लिए आवश्यक बिल्कुल शुद्ध हवा बनाती हैं।
तेल मुक्त कंप्रेसर के रोटरों का निर्माण बेहतर सटीकता के साथ किया जाता है क्योंकि जब सीलर के रूप में तेल कार्य नहीं कर रहा होता है, तो उनके बीच का अंतर न्यूनतम होना चाहिए।
रोटर्स के लिए विशेष कोटिंग्स का उपयोग करके उच्च दक्षता प्राप्त करना और साथ ही कंप्रेसर की मूल लागत को कम करना संभव है, जिस पर हम इस लेख में विचार करने जा रहे हैं।
तेल मुक्त स्क्रू कंप्रेसर के रोटर्स के लिए कोटिंग्स के मुख्य कार्य
स्क्रू कंप्रेसर के विदेशी निर्माताओं ने काफी समय पहले रोटर्स को विशेष कोटिंग्स के साथ उपचारित करना शुरू कर दिया था। इसने सतहों के सटीक यांत्रिक उपचार की लागत को कम करने में सक्षम बनाया, और उनके संपर्क की संभावना को कम किया जिसके बाद स्कफिंग (scuffing) बनती है।
पॉलिमर कोटिंग्स जिनकी संरचना में ठोस स्नेहन सामग्री के बेहतरीन कण शामिल थे, उनमें उच्च घर्षण-विरोधी गुण थे और वे निम्नलिखित प्रदान करते थे:
- रोटर्स की आसान रनिंग-इन जिसके दौरान सतहों को अंतराल कम करने के लिए इष्टतम रूप प्राप्त हुआ
- कोई स्कफिंग और सीज़र (seizures) नहीं
- घर्षण और शोर कम करना
- धातुओं के लिए संक्षारण (corrosion) से सुरक्षा

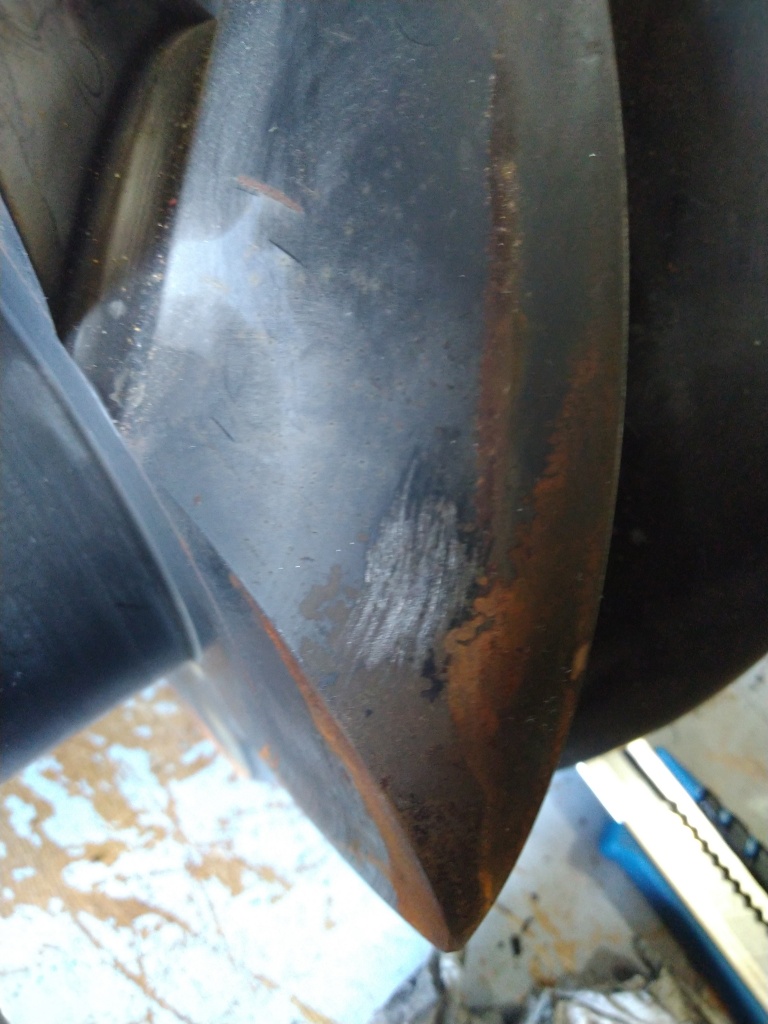

रनिंग-इन के दौरान शुरुआती फ़ैक्टरी कोटिंग्स घिस सकती हैं जिससे संक्षारण होता है (चित्र 1 देखें), और रोटर्स की परिचालन दक्षता में कमी आती है। यही कारण है कि कंप्रेसर के पूर्ण ओवरहाल के दौरान मुख्य कार्यों में से एक सुरक्षात्मक ठोस स्नेहन परत को बहाल करना है।
चित्र. 1 कोटिंग का घिसना और रोटर की कामकाजी सतह पर संक्षारण
MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स के गुण और विशेषताएं
मॉडलिंग एंड इंजीनियरिंग (Modengy, LLC) रूसी कंपनी ने स्क्रू कंप्रेशर्स के लिए एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स (ASCs) की एक श्रृंखला विकसित की है। इनका उपयोग रोटर उत्पादन और उनकी मरम्मत दोनों में किया जा सकता है।
घटक की सतहों पर 100 µm मोटाई तक की कोटिंग की एक परत लगाई जाती है। रनिंग-इन के दौरान इसकी मोटाई 2 से 2.5 गुना कम हो जाती है।
एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग एक पॉलिमर मैट्रिक्स है जो अपनी कोशिकाओं में ठोस स्नेहन सामग्री (जैसे मोलिब्डेनम डाइसल्फाइड, ग्रेफाइट, पॉलीटेट्राफ्लुओरोएथिलीन (PTFE)) के कणों को मजबूती से बनाए रखता है। वास्तव में यही वे पदार्थ हैं जो कोटिंग को घर्षण-रोधी और स्कफिंग-रोधी कार्य प्रदान करते हैं।
एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग संरचना की योजना चित्र 2 पर प्रस्तुत की गई है।
चित्र.2. एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग संरचना
स्क्रू कंप्रेसर रोटर्स के लिए MODENGY कोटिंग्स की मुख्य विशेषताएं तालिका 1 में प्रस्तुत की गई हैं।
तालिका 1. स्क्रू कंप्रेसर रोटर्स के लिए MODENGY कोटिंग्स की मुख्य विशेषताएं
| MODENGY कोटिंग संख्या | संरचना में ठोस स्नेहन घटक | रंग | सेवा तापमान सीमा | भार वहन क्षमता (SRV टेस्ट), MPa | DIN EN ISO 9227 के अनुसार संक्षारण सुरक्षा (नमक धुंध में परीक्षण) | पॉलिमराइजेशन तापमान और समय |
|---|---|---|---|---|---|---|
| 1066 | ग्रेफाइट, मोलिब्डेनम डाइसल्फाइड | धूसर-और-काला | -70…+315 °С | 1940 | >300 घंटे | +220 ºС, 40 मिनट |
| 1014 | PTFE, मोलिब्डेनम डाइसल्फाइड | धूसर | -75…+255 °С | 2700 | >672 घंटे | +200 ºС, 40 मिनट |
एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग लगाने की तकनीक
कोटिंग को आवश्यक परत की मोटाई और एकरूपता के अनुसार पेंटिंग विधियों के साथ लगाया जाता है।
जटिल सतहों के लिए, छिड़काव इंजेक्टर और ढके जाने वाले हिस्से की गतिविधियों को समन्वित रखते हुए एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग के स्वचालित छिड़काव द्वारा सटीकता प्रदान की जाती है।
उपचार प्रक्रिया में कई अनिवार्य चरण शामिल हैं:
- पिछली कोटिंग हटाना (यदि आवश्यक हो)
- एक इष्टतम सतह माइक्रोरिलिफ बनाना
- हिस्से की सतह को साफ करना, ग्रीस हटाना और सक्रिय करना
- बीच में सुखाने के साथ कई परतों में कोटिंग लगाना
- गर्म करने पर कोटिंग को सुखाना (Curing)
- निम्नलिखित तीन मापदंडों पर एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग की गुणवत्ता को नियंत्रित करना: आसंजन, मोटाई और सुखाने की पूर्णता

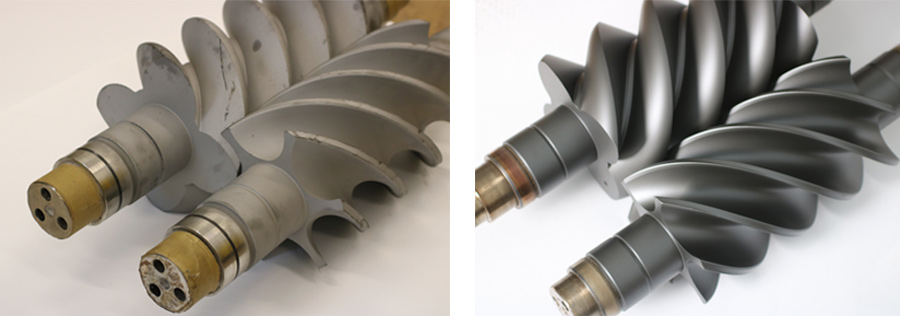

चित्र 3 कोटिंग लगाने की प्रक्रिया के पहले और अंतिम चरणों के बाद रोटर्स को प्रदर्शित करता है।
चित्र.3. MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग लगाने से पहले और बाद में कंप्रेसर रोटर्स
ऊपर वर्णित तकनीक न केवल तेल मुक्त स्क्रू कंप्रेशर्स बल्कि अन्य उपकरणों के लिए भी अतिरिक्त सुरक्षा और बेहतर दक्षता के कार्यों को हल करती है जिनमें शामिल हैं:
- गियर और वैक्यूम पंप
- ब्लेड वायवीय इंजन
- हाइड्रोलिक मोटर्स
- रोटर फीडर
- पाइपलाइन फिटिंग, आदि।
निष्कर्ष
तेल मुक्त स्क्रू कंप्रेसर के रोटरों पर MODENGY एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स का अनुप्रयोग न केवल उनकी दक्षता में सुधार करने में सक्षम बनाता है बल्कि सतहों के यांत्रिक उपचार की लागत में कमी के कारण उनकी मूल लागत को भी कम करता है।
जिन सतहों को ढका जाना है, वे माइक्रो-जियोमेट्री के दृष्टिकोण से परिपूर्णता से दूर हो सकती हैं - कोटिंग उन्हें समान और चिकना बनाती है, और इस तरह रनिंग-इन प्रक्रिया को आसान बनाती है, और गतिशील सीलिंग बनाती है।
मॉडलिंग एंड इंजीनियरिंग, एलएलसी ब्रियांस्क में उत्पादन स्थल पर अपने स्वयं के विनिर्देश के अनुसार AFSLCs जारी करता है। उसी स्थान पर, कंपनी कोटिंग लगाने की सेवाएं प्रदान करती है।
अधिक विस्तृत जानकारी के लिए, और परामर्श प्राप्त करने के लिए, कृपया हमारे विशेषज्ञों से संपर्क करें।
