टर्बाइन का उद्देश्य और संरचना
टर्बाइन बिजली और गर्मी उत्पन्न करने वाले उपकरणों का प्रमुख हिस्सा हैं। इनका उपयोग विभिन्न प्रकार के बिजली स्टेशनों, परिवहन, कंप्रेसर इकाइयों में बिजली जनरेटर ड्राइव के रूप में किया जाता है।

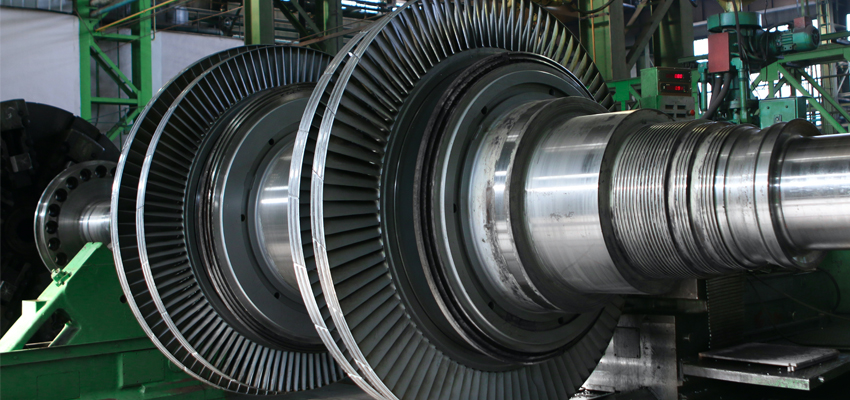

टर्बाइन एक रोटर है जिसमें त्रिज्यीय (radially) रूप से स्थित पेटल्स लगे होते हैं। शरीर पर अलग आकार के लोब्स की एक और पंक्ति सेट की जाती है जो संचालन के दौरान स्थिर रहती है – इसे स्टेटर कहा जाता है। एक घूमने वाले तत्व और एक स्थिर तत्व की जोड़ी को टर्बाइन स्टेज कहा जाता है।
जनरेटर द्वारा बिजली का उत्पादन दबाव में टर्बाइन लोब्स के घूमने से उसमें दहन उत्पादों (combustion products) को खिलाने के कारण होता है। विस्तारित गैसों के प्रवाह की गतिज ऊर्जा बदल जाती है और रोटर घूमने की यांत्रिक ऊर्जा बनाती है।
ऊर्जा टर्बाइन आने वाले कार्य माध्यम के आधार पर भिन्न होते हैं, जो वह पदार्थ है जिसके माध्यम से ऊर्जा परिवर्तन महसूस किया जाता है। टर्बाइन के लिए, यह भाप या गैस है। यहाँ गैस, भाप और गैस-भाप संयंत्र होते हैं।
रूस में टर्बाइन निर्माण की संभावनाएं
रूस में ताप विद्युत संयंत्र (HPS) गैस और भाप टर्बाइन दोनों का उपयोग करते हैं। वे हमेशा विदेश से खरीदे जाते थे: या तो संचालित होने के लिए तैयार वितरित किए जाते थे या विदेशी लाइसेंस के तहत स्थापित किए जाते थे।
इन इकाइयों के अधिकार विदेशी कंपनियों के पास थे, जिससे उनका उपयोग करने और उनका निपटान करने की प्रक्रिया जटिल हो गई थी।
फिलहाल रूस में एक नया कार्यक्रम विकसित किया गया है जिसके अनुसार सभी ऊर्जा इकाइयों के एक चौथाई हिस्से को घरेलू इकाइयों से बदला जाना चाहिए।
इस दिशा में पहले ही एक बड़ी सफलता हासिल की जा चुकी है: पूरी तरह से रूसी उत्पादन की पहली GTD-110M गैस टर्बाइन को असेंबल किया गया है।
इसने परिणामों के आधार पर परीक्षण पास कर लिया है जिससे यह साबित हो गया है कि यह टर्बाइन अपनी उत्पादकता – 5,700 घंटे चलने के समय – के मामले में आयातित समकक्षों से पीछे नहीं रहती है। अपने आकार और वजन के मामले में, घरेलू इकाई लगभग आधी छोटी है।
अगला चरण टर्बाइन का बड़े पैमाने पर उत्पादन है। नियोजित प्रदर्शन प्रति वर्ष 2 आइटम बनाता है। विश्व बाजार में बाहर जाने के अवसर विकसित किए जा रहे हैं।
आयात प्रतिस्थापन नीति
घरेलू वैज्ञानिक विकास उत्पादन प्रौद्योगिकियों के क्षेत्र में देश की स्थिरता के गारंटर बन जाते हैं। नए टर्बाइन विकास को अपने स्वयं के उद्योग विकसित करने की रणनीति का एक हिस्सा कहा जा सकता है।
पूरी तरह से रूसी ऊर्जा टर्बाइनों के उत्पादन से सकारात्मक प्रभाव मिलेंगे जिनमें शामिल हैं:
- नई नौकरियाँ पैदा करना
- आर्थिक लाभ - इकाइयों के बड़े पैमाने पर उत्पादन की लागत विदेशी टर्बाइनों के भुगतान, परिवहन खर्च और रखरखाव से कम होगी। विशेषज्ञों की गणना के अनुसार, घरेलू इकाइयों के उपयोग से पूंजीगत लागत में 30 प्रतिशत की कमी आएगी जबकि रखरखाव के खर्चों में 50 प्रतिशत की कमी आएगी।
- ताप विद्युत संयंत्रों (HPS) के लिए आपूर्ति की शर्तों को छोटा करना
- घरेलू मांग पूरी होने के बाद विदेशी बाजार में विश्व की कंपनियों से प्रतिस्पर्धा करने का अवसर मिलेगा
घरेलू कोटिंग्स का उपयोग करके ऊर्जा टर्बाइनों के सेवा जीवन का विस्तार करना
ऊर्जा टर्बाइन शक्तिशाली उच्च उत्पादकता वाले संयंत्र हैं। उनकी घर्षण इकाइयाँ और भाग अत्यधिक भार और तापमान (500 से 600 °C) के संपर्क में आते हैं।
टर्बाइन उपकरण तत्वों और तंत्रों की विश्वसनीयता में सुधार और सेवा जीवन बढ़ाने के उद्देश्य से, अभिनव चिकनाई सामग्री (lubricating materials) को लागू करना आवश्यक है।
आयात प्रतिस्थापन कार्यक्रम के हिस्से के रूप में, नई टर्बाइनों पर केवल रूस उत्पादन की सामग्री जो सभी तकनीकी आवश्यकताओं को पूरा करती है, उपयोग करने की अनुमति है।
ब्रांस्क शहर में स्थित Modengy कंपनी ऐसे उत्पाद जारी करती है। MODENGY ब्रांड की एंटी-फ्रिक्शन सॉलिड-फिल्म कोटिंग्स (AFSFCs) को भारी लोड वाली इकाइयों और तंत्रों में लंबे समय तक कार्य करने के लिए बनाया गया है।
टर्बाइन ब्लेड शंक सिरों को MODENGY 1001 कोटिंग के साथ उपचारित किया जाता है ताकि आसान माउंटिंग और डिस्मेंटलिंग के साथ-साथ तत्वों के दीर्घकालिक सेवा जीवन को प्रदान किया जा सके।

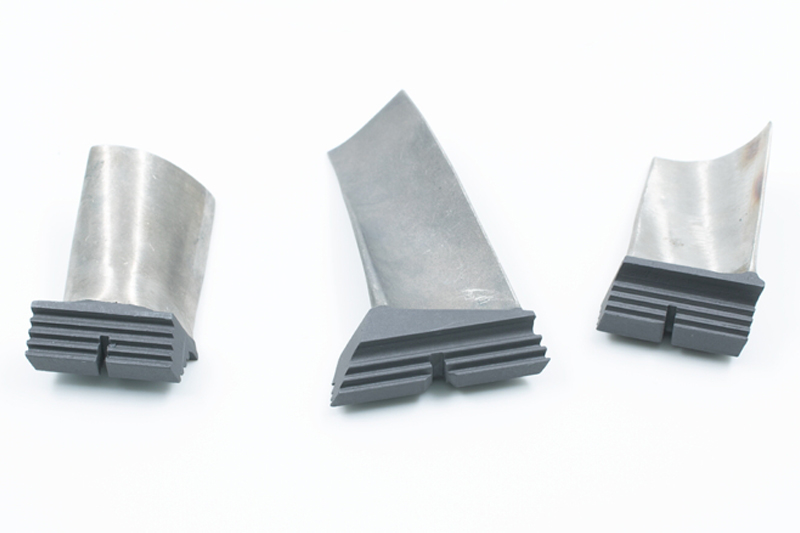

चित्र 2. टर्बाइन ब्लेड अपनी प्रारंभिक अवस्था में, और MODENGY कोटिंग लागू करने के बाद
MODENGY 1001 और MODENGY 1007 को ताप विद्युत स्टेशनों के स्टीम प्रेशर रिलीफ वाल्वों पर लगाया जाता है। इसके कारण, उच्च तापमान वाले उपकरणों के नियंत्रण तंत्र के घर्षण और घिसाव को कम किया जाता है।

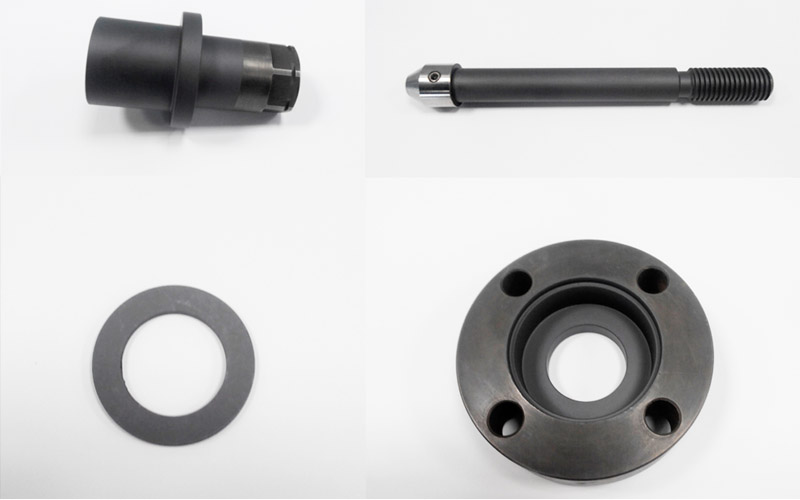

चित्र 3. MODENGY कोटिंग से ढके लॉकिंग वाल्व के हिस्से
गैस टर्बाइन स्लाइड बेयरिंग को MODENGY 1001 और MODENGY 1002 कोटिंग्स के साथ उपचारित किया जाता है। वे भागों का निम्न घर्षण गुणांक प्रदान करते हैं, स्लाइडिंग में सुधार करते हैं, और स्टिक-स्लिप मोशन को रोकते हैं, तंत्र के सेवा जीवन का विस्तार करते हैं।
MODENGY 1005 का उपयोग प्रेस फिट्स पर किया जाता है। यह दबाने पर भागों को नुकसान से बचाता है, माउंटिंग को आसान बनाता है।
MODENGY 1001 उत्पाद का उपयोग लीड स्क्रू के लिए किया जाता है। इसके कारण, तत्वों का घर्षण गुणांक कम हो जाता है, चिपकने और रगड़ने (scuffing) को रोका जाता है, सुचारू संचालन में सुधार होता है, शटर ड्राइव पर बल कम हो जाता है।

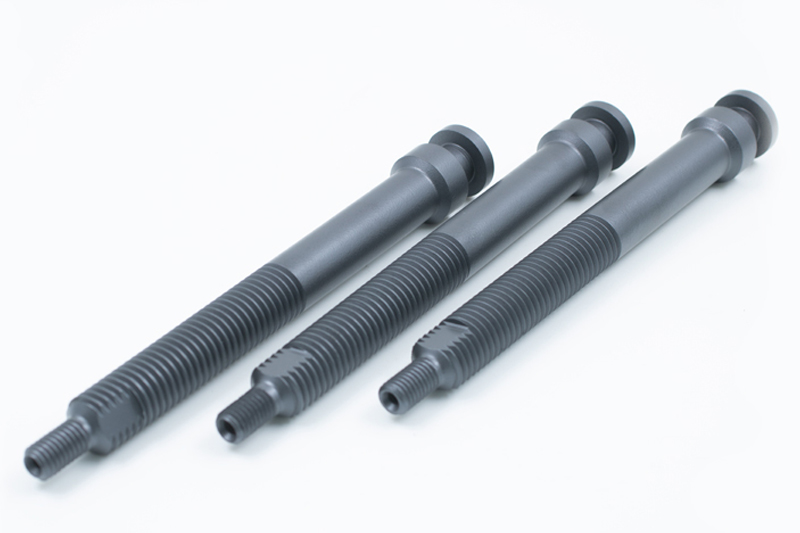

चित्र 4. शटर स्पिंडल अपनी प्रारंभिक अवस्था में, और MODENGY कोटिंग लगाने के बाद
ऊर्जा टर्बाइन फास्टनरों को MODENGY 1014 एजेंट के साथ कोट किया जाता है। यह आसान कनेक्शन माउंटिंग और डिस्मेंटलिंग, स्थिर कसने वाला बल, थ्रेड में घर्षण को कम और स्थिर करने, और संक्षारण सुरक्षा प्रदान करता है।

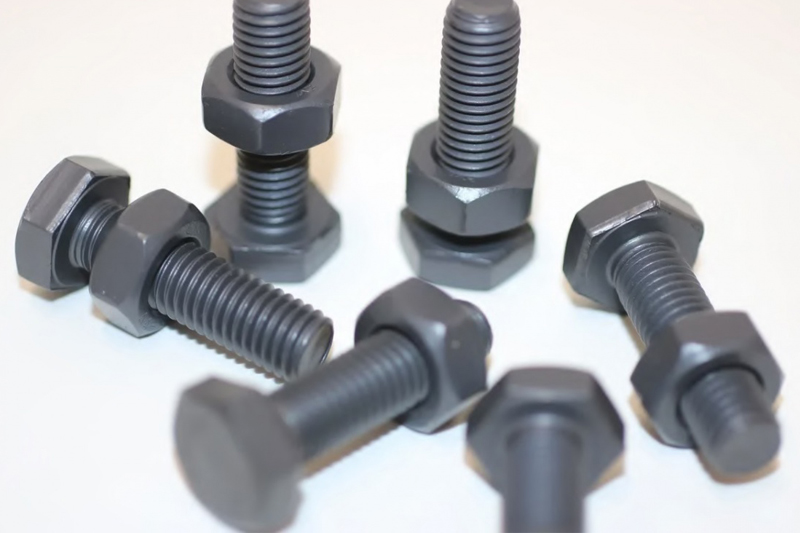

चित्र 5. फास्टनर अपनी प्रारंभिक अवस्था में, और MODENGY कोटिंग लगाने के बाद
MODENGY 1001 AFSFL को स्टॉप वाल्वों के कंडेनसेट टैपर्स पर लगाया जाता है।
उल्लिखित कोटिंग्स में सेवा तापमान की उच्च ऊपरी सीमा होती है, और गर्म होने पर भागों को नुकसान से बचाती हैं। सामग्रियों के संक्षारण-रोधी और घर्षण-रोधी गुण उपकरण के सेवा जीवन को महत्वपूर्ण रूप से बढ़ाते हैं।
AFSFCs का सेवा जीवन दीर्घकालिक होता है, और उन्हें बार-बार रिफ्रेश करने की आवश्यकता नहीं होती है। सामग्रियों की एक पतली परत (15 से 25 माइक्रोन) भागों के अंतिम आयामों पर कोई महत्वपूर्ण प्रभाव नहीं डालती है।
तत्वों को उनके उत्पादन के चरण में ही उपचारित करना संभव है।
Modengy कंपनी टर्बाइन की कुछ इकाइयों के लिए अपनी कोटिंग्स चुनने पर सेवाएं प्रदान करती है। सामग्री लगाना कंपनी के आधार पर विशेष इंजीनियरिंग केंद्र में किया जाता है। स्वतंत्र रूप से कोटिंग्स का उपयोग करने के तरीके पर प्रशिक्षण प्राप्त करना भी संभव है।
